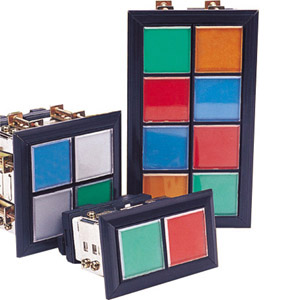

集合指示灯系列

产品描述：

产品用途：AD17集合式指示灯是顺应用户密集安装要求设计开发的一款新型指示灯产品，该产品可应用于电站中央控制室、变电站等对信号指示要求较高的场合，

产品特点：
①集合式指示灯采用超亮度的纯色LED芯片为光源，寿命可达10万小时.
②可伸展式、可调角度式窗格，人性化设计，即使产品装于高处，只要调一下单个窗格的角度，就可以清晰看见指示状态。

组合效果图

单位：mm m

基本窗格类型	主要参数			技术参数	组装说明
	声/光形式	基本尺寸	颜色种类
	直亮式集合指示灯、双色集合指示灯、闪光集合指示灯、集合式蜂鸣器、集合式闪光蜂鸣器	30×30	红、绿、黄、白、蓝	电压等级： AC 6V～380V DC 6V～110V 工频耐压： 2.5kV（试验电压为交流有效值）允许电压波动：≤48V允许波动±5% ＞48V 允许波动±20% 连续工作寿命：＞10万小时高亮度：≥150mcd 相对漏电起痕指数：CTI ≥100	说明： ①产品提供两种基本窗格类型，分别AD17-30ZH(以30mm为基数尺寸的窗格）和AD17-40ZH(以40mm为基数尺寸的窗格） ②集合指示灯分F型、H型、L型、V型、G型，可按用户要求自由组合。 ③集合指示灯可按用户要求配备雕刻型字符片，无论是中文字符，英文字符，还是各种图案都可快速响应。 ④集合指示灯选型、开孔尺寸和外框尺寸图表如下: →AD17-30ZH →AD17-40ZH
		40×40
	直亮式集合指示灯、双色集合指示灯、闪光集合指示灯、集合式蜂鸣器、集合式闪光蜂鸣器	30×60	红、绿、黄、白、蓝
		40×80
	直亮式集合指示灯、双色集合指示灯、闪光集合指示灯、集合式蜂鸣器、集合式闪光蜂鸣器	30×90	红、绿、黄、白、蓝
		40×120
	直亮式集合指示灯、双色集合指示灯、闪光集合指示灯、集合式蜂鸣器、集合式闪光蜂鸣器	60×30	红、绿、黄、白、蓝
		80×40
	直亮式集合指示灯、双色集合指示灯、闪光集合指示灯、集合式蜂鸣器、集合式闪光蜂鸣器	60×60	红、绿、黄、白、蓝
		80×80
