铜制旋入式塞头 |
|
|
|
|
|
|
|
|
|
| |
螺牙规格:公制牙（Metric),PG牙,G牙及NPT牙。
产品材质：采用优质铜镀镍制成，外型美观，结构紧密，强度高。
防护等级:在规定的卡口范围内，并使用O形密封圈旋紧，达到IP68。
工作温度:-40℃到+110℃,短时间可以达到120℃。
产品特性:为预留的孔或多余的孔塞平，使产品美观，可防水，防尘，抗盐，可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂
|
|
| |

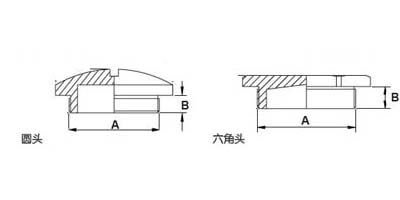

| 螺牙规格(AG) |
产品编号 |
螺纹长度（B) |
螺纹外径(A) |
机板口径 |
六角扳手径 |
基本包装 |
| M12×1.5 |
ST-M12 |
5 |
12 |
12～12.3 |
14 |
50pcs |
| M16×1.5 |
ST-M16 |
6 |
16 |
16～16.3 |
18 |
M18×1.5 |
ST-M18 |
6 |
18 |
18～18.3 |
20 |
| M20×1.5 |
ST-M20 |
6.5 |
20 |
20～20.3 |
22 |
M22×1.5 |
ST-M22 |
6.5 |
22 |
22～22.3 |
24 |
| M24×1.5 |
ST-M24 |
7 |
24 |
24～24.3 |
27 |
M25×1.5 |
ST-M25 |
7 |
25 |
25～25.4 |
28 |
| M27×2.0 |
ST-M30 |
7 |
27 |
27～27.4 |
30 |
M30×2.0 |
ST-M30
|
7 |
30 |
30～30.4 |
32 |
| M32×1.5 |
ST-M32 |
8 |
32 |
32～32.4 |
36 |
20pcs
|
M33×2.0 |
ST-M33 |
8 |
33 |
33～33.4 |
36 |
| M36×2.0 |
ST-M36 |
8 |
36 |
36～36.4 |
42 |
M40×1.5 |
ST-M40 |
9 |
40 |
40～40.4 |
45 |
| M50×1.5 |
ST-M50 |
10 |
50 |
50～50.4 |
56 |
M63×1.5 |
ST-M63 |
10 |
63 |
63～63.4 |
70 |
| G3/8 |
ST-G17 |
7 |
16.6 |
16.6～16.9 |
18 |
20pcs
|
G1/2 |
ST-G21 |
8 |
20.9 |
20.9～21.2 |
22 |
| G3/4 |
ST-G26 |
11 |
26.4 |
26.4～26.7 |
30 |
| G 1 |
ST-G33 |
11 |
33.4 |
33.2～33.5 |
36 |
| G1 1/4 |
ST-G42 |
12 |
41.9 |
41.9～42.2 |
48 |
G1 1/2 |
ST-G48 |
13 |
48.0 |
48.0～48.3 |
52 |
| G 2 |
ST-G60 |
14 |
60.0 |
60.0～60.4 |
64 |
PG7 |
ST-PG7 |
5 |
12.5 |
12.5～12.8 |
16 |
50pcs |
| PG9 |
ST-PG9 |
6 |
15.2 |
15.2～15.5 |
16 |
PG11 |
ST-PG11 |
6 |
18.6 |
18.6～18.9 |
20 |
| PG13.5 |
ST-PG13.5 |
6.5 |
20.4 |
20.4～20.7 |
22 |
PG16 |
ST-PG16 |
6.5 |
22.5 |
22.5～22.8 |
24 |
| PG21 |
ST-PG21 |
7 |
28.3 |
28.3～28.7 |
30 |
20pcs
|
PG29 |
ST-PG29 |
8 |
37.0 |
37.0～37.4 |
42 |
| PG36 |
ST-PG36 |
9 |
47.0 |
47.0～47.4 |
52 |
PG42 |
ST-PG42 |
10 |
54.0 |
54.0～54.4 |
60 |
| PG48 |
ST-PG48 |
10 |
59.3 |
59.3～59.7 |
64 |
NPT3/8 |
ST-N17 |
7 |
16.5 |
—— |
18 |
20pcs
|
| NPT1/2 |
ST-N21 |
8 |
21.3 |
—— |
22 |
NPT3/4 |
ST-N26 |
11 |
26.6 |
—— |
30 |
| NPT 1 |
ST-N33 |
11 |
33.4 |
—— |
36 |
NPT1 1/4 |
ST-N42 |
12 |
42.1 |
—— |
48 |
| NPT1 1/2 |
ST-N48 |
13 |
47.8 |
—— |
52 |
| 备注： |
除标准规格外，可根据需要定制加工。 |
|
|
|
|
|
|
|
 |
